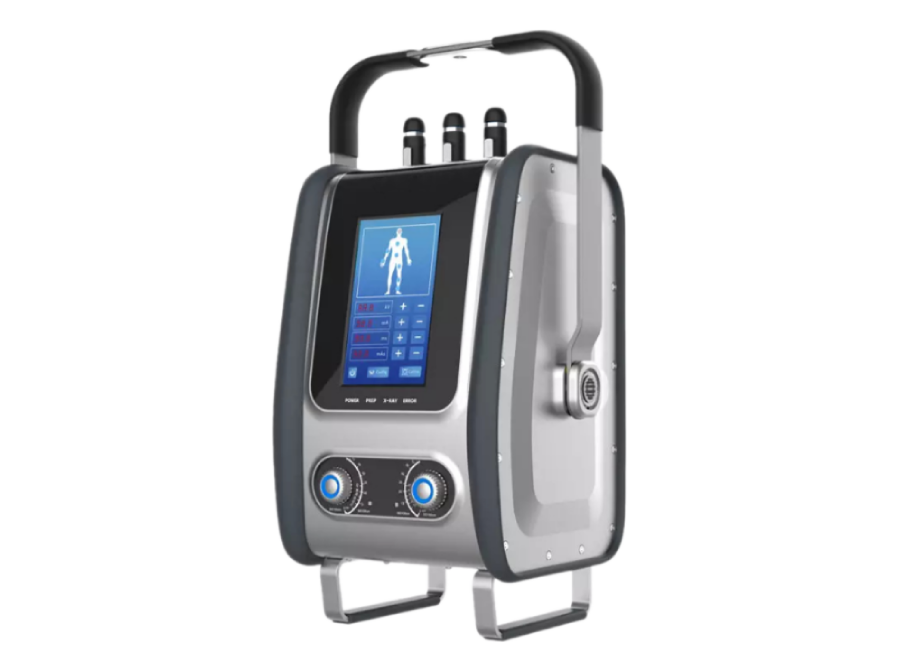

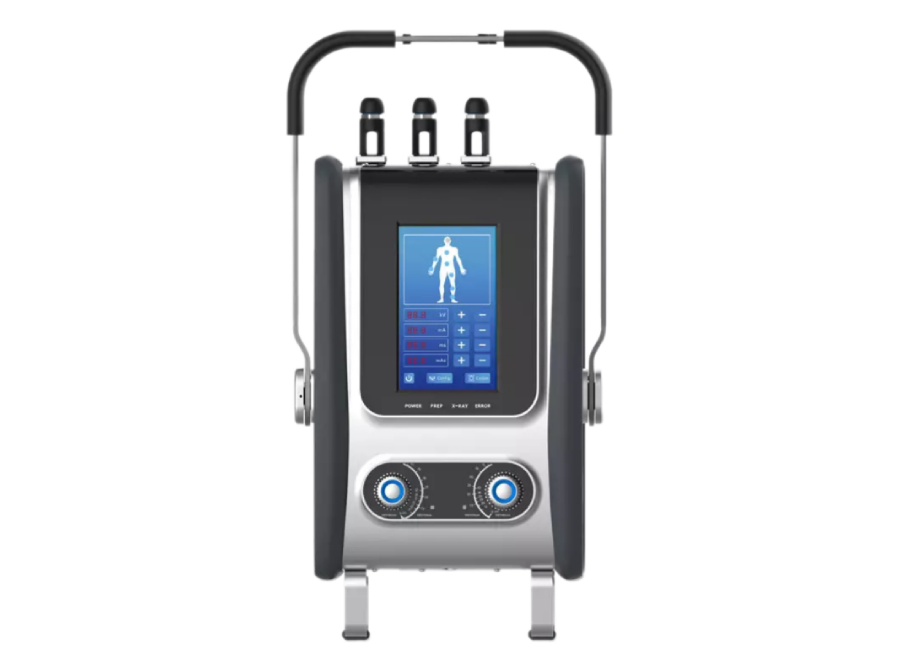

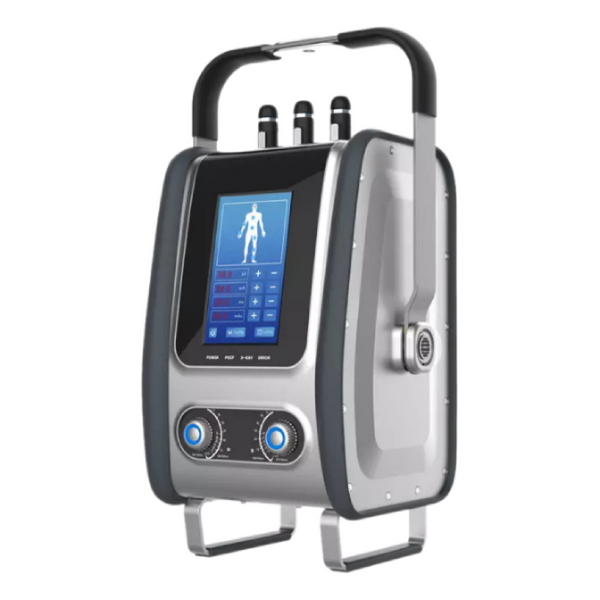

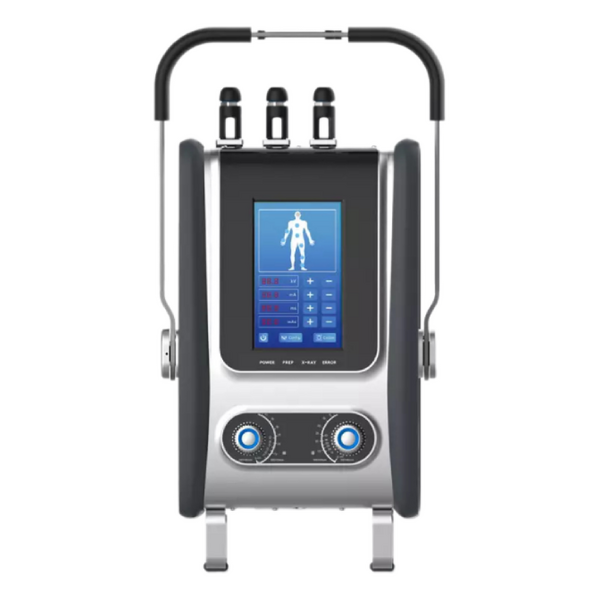

Портативный рентгеновский аппарат STEINMANN VESERIUS

STEINMANN VESERIUS — компактный высокочастотный рентгеновский аппарат для выполнения диагностических снимков вне стационарного рентгеновского кабинета. Система позволяет проводить рентгенографию непосредственно у постели пациента, когда его транспортировка затруднена или нежелательна.

Аппарат оснащён генератором мощностью 8 кВт, сенсорной панелью управления и набором анатомических программ. При массе 18,6 кг его можно переносить вручную или устанавливать на мобильную стойку. Для автономной работы доступен аккумуляторный блок.

STEINMANN VESERIUS построен на платформе портативной рентгенографической системы SONTU Unicorn и предназначен исключительно для рентгенографии. Рентгеноскопия в данной модели не предусмотрена.

Область применения

Портативный рентгеновский аппарат может использоваться:

• в палатах медицинского учреждения;

• в отделениях реанимации и интенсивной терапии;

• в операционных и послеоперационных палатах;

• в приёмных отделениях;

• в изоляторах;

• в травматологических подразделениях;

• в отделениях неотложной помощи;

• в мобильных медицинских комплексах;

• во временно оборудованных медицинских пунктах.

Система подходит для рентгенографии органов грудной клетки, позвоночника, суставов и конечностей. Возможность выполнения конкретного исследования определяется мощностью аппарата, комплекцией пациента, положением тела, используемым детектором и утверждённым протоколом.

Преимущества STEINMANN VESERIUS

• портативный корпус массой 18,6 кг;

• генератор мощностью 8 кВт;

• максимальное напряжение 125 кВ;

• сенсорная панель управления;

• 20 анатомических программ APR;

• возможность работы от сети или аккумулятора;

• до 200 снимков от полностью заряженной батареи;

• дистанционный беспроводной переключатель экспозиции;

• возможность установки на мобильную стойку;

• подключение цифрового плоскопанельного детектора;

• комплектация рабочей станцией с программным обеспечением;

• использование непосредственно у постели пациента.

Высокочастотный генератор

STEINMANN VESERIUS оснащается высокочастотным генератором мощностью 8 кВт. Его параметры позволяют проводить широкий спектр портативных рентгенографических исследований.

Основные характеристики:

• мощность генератора — 8 кВт;

• диапазон напряжения — 40–125 кВ;

• шаг регулировки напряжения — 1 кВ;

• диапазон анодного тока — 5–160 мА;

• время экспозиции — от 3,2 мс до 10 секунд;

• диапазон экспозиции — 0,1–250 мАс;

• частота инвертирования — 100 кГц;

• электропитание — 220–240 В;

• аккумуляторное питание — опция.

Регулировка параметров выполняется с учётом исследуемой анатомической области и клинической задачи. Высокочастотная технология обеспечивает стабильное формирование выбранных параметров экспозиции.

Рентгеновская трубка

Для конфигурации мощностью 8 кВт заявлены следующие параметры рентгеновского излучателя:

• максимальное напряжение — 125 кВ;

• два фокусных пятна — 0,6 и 2,8 мм;

• теплоёмкость анода — 76 кТЕ;

• генератор с рабочей частотой 100 кГц.

Малое фокусное пятно используется, когда требуется повышенная детализация изображения. Большой фокус предназначен для режимов с более высокой нагрузкой. Окончательные характеристики излучателя необходимо сверять со спецификацией поставляемой версии.

Сенсорное управление и программы APR

На корпусе аппарата расположен сенсорный экран диагональю 8 дюймов. Через него оператор выбирает параметры экспозиции и анатомические программы.

Доступные возможности:

• установка напряжения, тока и экспозиции;

• отображение выбранных параметров;

• выбор анатомической области;

• использование предварительно настроенных протоколов;

• сохранение рабочих параметров;

• визуальный контроль состояния аппарата;

• управление через сенсорный интерфейс.

В памяти предусмотрено 20 программ APR. Анатомически программируемая рентгенография помогает быстрее подготовить аппарат к исследованию и снизить количество ручных настроек.

Дистанционное выполнение экспозиции

STEINMANN VESERIUS оснащается беспроводным ручным переключателем экспозиции с дистанцией управления до 15 метров. Он позволяет оператору выполнять снимок с предусмотренного правилами радиационной безопасности расстояния или из-за защитного экрана.

Фактическое положение специалиста во время экспозиции должно определяться проектом помещения, инструкцией производителя и действующими требованиями радиационной безопасности.

Работа от аккумулятора

В качестве дополнительной опции предлагается аккумуляторный блок ёмкостью 10 А·ч.

Производителем заявлены:

• до 200 снимков от полностью заряженной батареи;

• зарядка от сети 110 или 220 В;

• интегрированная конструкция;

• размеры аккумуляторного блока — 111 × 188 × 486 мм.

Количество снимков на одном заряде зависит от параметров экспозиции, состояния аккумулятора и условий эксплуатации.

Аккумулятор особенно полезен при работе в помещениях без подходящей электрической розетки, при перемещении между отделениями и в составе мобильного медицинского комплекса.

Размеры и масса

• габариты рентгеновского блока — 310 × 266 × 465 мм;

• масса — 18,6 кг;

• складная ручка для переноски;

• устойчивые опоры корпуса;

• возможность установки на мобильную стойку.

Компактные размеры облегчают хранение и перемещение аппарата. Для регулярной работы в отделении рекомендуется использовать мобильную стойку, обеспечивающую стабильное позиционирование излучателя относительно пациента и детектора.

Цифровой плоскопанельный детектор

STEINMANN VESERIUS может поставляться в составе цифровой DR-системы. В такой конфигурации аппарат дополняется совместимым проводным или беспроводным детектором.

Для системы SONTU Unicorn заявляется детектор формата 14 × 17 дюймов:

• рабочая область — приблизительно 35 × 43 см;

• размер пикселя — 140 мкм;

• пространственное разрешение — 3,4 пары линий/мм;

• глубина оцифровки — 16 бит;

• проводное или беспроводное подключение;

• время получения изображения — зависит от версии детектора.

Формат 35 × 43 см подходит для рентгенографии грудной клетки, позвоночника, таза и конечностей. Конкретную модель детектора необходимо указывать в комплектации товара.

Рабочая станция

При заказе полной цифровой системы STEINMANN VESERIUS может комплектоваться ноутбуком или рабочей станцией с программным обеспечением SONTU Smart-DR.

В зависимости от программной конфигурации доступны:

• регистрация пациентов;

• получение цифровых снимков;

• обработка яркости и контрастности;

• увеличение и кадрирование изображения;

• поворот и зеркальное отображение;

• нанесение обозначений;

• хранение исследований;

• экспорт изображений;

• печать снимков;

• передача данных по протоколу DICOM;

• подключение к PACS.

Возможность интеграции в информационную сеть медицинского учреждения необходимо согласовывать при формировании комплектации.

Варианты комплектации

В поставку могут входить:

• портативный рентгеновский аппарат STEINMANN VESERIUS;

• дистанционный переключатель экспозиции;

• сетевой кабель;

• аккумуляторный блок;

• зарядное устройство;

• мобильная стойка;

• проводной или беспроводной плоскопанельный детектор;

• ноутбук или рабочая станция;

• программное обеспечение SONTU Smart-DR;

• транспортировочный кейс;

• комплект соединительных кабелей.

Точный состав комплекта необходимо зафиксировать в коммерческом предложении и договоре.

Дополнительные программные функции

В зависимости от версии программного обеспечения могут быть доступны:

• программный анализ изображений грудной клетки;

• панорамное сшивание снимков;

• виртуальное двухэнергетическое вычитание;

• измерение минеральной плотности костной ткани;

• дополнительные алгоритмы обработки изображений.

Наличие каждой функции и её совместимость с выбранным детектором необходимо подтверждать отдельно.

Требования к эксплуатации

Портативное исполнение не означает возможность свободного применения аппарата в любом помещении. Работать с источником рентгеновского излучения может только подготовленный медицинский персонал.

Место проведения исследований должно соответствовать требованиям радиационной безопасности. Необходимо использовать предусмотренные средства защиты, индивидуальные дозиметры, защитные экраны и утверждённые протоколы проведения исследований.

Купить STEINMANN VESERIUS

Заказать портативный рентгеновский аппарат STEINMANN VESERIUS можно в компании AVMEDICA. Мы поможем подобрать цифровой детектор, мобильную стойку, аккумулятор и рабочую станцию, а также подготовим техническую спецификацию комплекта.

Чтобы узнать цену STEINMANN VESERIUS, сроки поставки и доступные варианты оснащения, отправьте запрос специалисту AVMEDICA.
