Ортопантомографы для лучевой диагностики

Ортопантомографы для лучевой диагностики

Ортопантомограф — стоматологический рентгеновский аппарат для получения панорамного изображения зубных рядов, верхней и нижней челюсти, височно-нижнечелюстных суставов и прилегающих анатомических структур.

Цифровые системы применяются в стоматологических клиниках, диагностических центрах, ортодонтии, имплантологии, челюстно-лицевой хирургии, пародонтологии и детской стоматологии.

Оборудование может поддерживать только двухмерную панорамную съёмку или объединять режимы ОПТГ, цефалометрии и конусно-лучевой компьютерной томографии.

Виды ортопантомографов

По функциональным возможностям оборудование можно разделить на несколько основных типов:

• цифровые ортопантомографы 2D;

• ортопантомографы с цефалостатом;

• комбинированные аппараты 2D/3D;

• системы с панорамным, цефалометрическим и КЛКТ-режимами;

• аппараты с возможностью последующего функционального расширения.

Базовые модели подходят для выполнения стандартных панорамных исследований. Системы с цефалостатом используются преимущественно в ортодонтии, а комбинированные 2D/3D-аппараты позволяют дополнительно получать объёмные изображения выбранной анатомической области.

Панорамная рентгенография ОПТГ

Ортопантомограмма представляет собой развёрнутое двухмерное изображение зубочелюстной системы. В зависимости от модели аппарат может поддерживать:

• стандартную панорамную программу;

• ортогональную панорамную съёмку;

• сегментарную съёмку зубных рядов;

• программу Bitewing;

• исследование височно-нижнечелюстных суставов;

• съёмку верхнечелюстных пазух;

• отдельные программы для взрослых и детей;

• съёмку отдельных участков зубного ряда;

• программы с уменьшенной областью экспозиции;

• автоматическую обработку полученного изображения.

Набор программ и параметры экспозиции определяются выбранной моделью и программной комплектацией.

Ортопантомографы с цефалостатом

Цефалостат предназначен для получения телерентгенограмм черепа в боковой и прямой проекциях. Такие исследования востребованы при ортодонтическом обследовании и планировании лечения.

В зависимости от исполнения цефалометрический модуль может использовать:

• отдельный цифровой датчик;

• переставляемый датчик панорамной системы;

• сканирующую технологию получения изображения;

• однократную экспозицию всей области исследования.

Отдельный датчик сокращает количество действий при переключении между панорамным и цефалометрическим режимами. Система с одним переставляемым датчиком может быть более доступным вариантом для кабинета с умеренной нагрузкой.

При выборе необходимо учитывать доступные форматы цефалометрического изображения, время сканирования и наличие программного обеспечения для выполнения измерений.

Комбинированные системы 2D/3D

Некоторые модели объединяют функции ортопантомографа и конусно-лучевого компьютерного томографа. Они могут выполнять панорамные исследования, цефалометрию и трёхмерное сканирование.

Объёмные данные могут использоваться при обследовании в следующих направлениях:

• имплантология;

• эндодонтия;

• ортодонтия;

• челюстно-лицевая хирургия;

• исследование ретинированных зубов;

• оценка зубочелюстных структур;

• анализ височно-нижнечелюстных суставов;

• планирование стоматологических вмешательств.

Основными характеристиками КЛКТ-модуля являются размер поля обзора FOV, размер вокселя, доступные режимы разрешения, время сканирования и алгоритмы коррекции артефактов.

Наличие режима 3D и его параметры необходимо проверять для конкретного исполнения. Модели с обозначением 3D могут поставляться в разных программных и аппаратных конфигурациях.

Позиционирование пациента

Качество панорамного изображения во многом зависит от правильного размещения пациента относительно фокусного слоя.

Для позиционирования могут использоваться:

• подбородочная опора;

• накусочная пластина;

• опоры для лба и висков;

• ручки для стабилизации положения;

• лазерные направляющие;

• автоматическая регулировка высоты;

• моторизированные элементы фиксации;

• голосовые и световые подсказки;

• система предварительного контроля положения пациента.

Перед заказом необходимо проверить диапазон регулировки аппарата, возможность исследования пациента сидя и доступность позиционирования для маломобильных пациентов.

Цифровой детектор и качество изображения

Современные ортопантомографы оснащаются цифровыми детекторами, которые обеспечивают быстрое получение изображения и его передачу на рабочую станцию.

При сравнении систем учитываются:

• технология детектора;

• размер пикселя;

• пространственное разрешение;

• ширина фокусного слоя;

• алгоритмы автоматической обработки;

• коррекция положения пациента;

• подавление шума;

• уменьшение металлических артефактов;

• наличие автоматической фокусировки;

• продолжительность сканирования;

• программы управления экспозицией.

Фактическое качество изображения зависит не только от технических характеристик детектора, но также от позиционирования пациента, выбранной программы и алгоритмов обработки.

Программное обеспечение

В комплект ортопантомографа может входить рабочая станция с программным обеспечением для:

• регистрации пациента;

• выбора программы исследования;

• получения и просмотра изображений;

• изменения яркости и контрастности;

• масштабирования и поворота изображения;

• выполнения линейных и угловых измерений;

• добавления аннотаций;

• сравнения исследований;

• цефалометрического анализа;

• планирования имплантации;

• обработки трёхмерных данных;

• экспорта и печати;

• подключения к DICOM и PACS.

Некоторые клинические модули и библиотеки имплантатов приобретаются отдельно. Возможность подключения к медицинской информационной системе зависит от поддерживаемых интерфейсов и лицензий.

Производители ортопантомографов

В каталоге АВМЕДИКА представлены модели следующих производителей:

• Genoray — Papaya и Papaya Plus;

• KaVo — OP 3D, OP 3D Pro, OP 300 Maxio и OP 3D Vision;

• Planmeca — ProMax 2D SCARA 2, ProMax 2D SCARA 3 и ProOne;

• Vatech — PaX-i и PaX-i SC;

• Gendex — CB-500, GXDP-700 и GXDP-300;

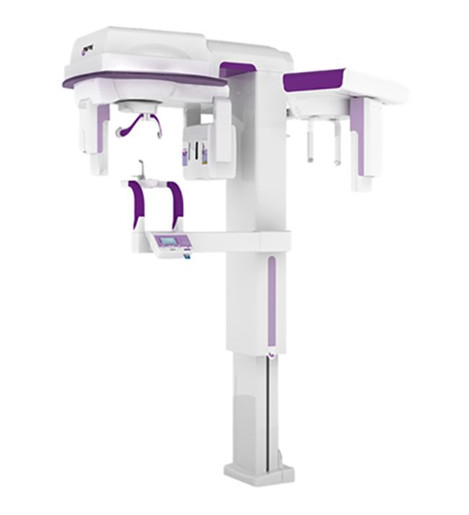

• MyRay — Hyperion X9;

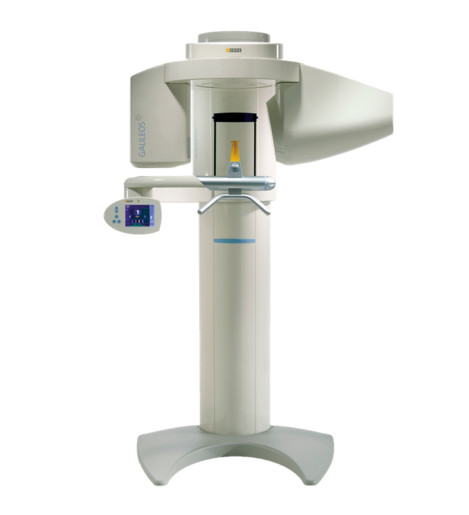

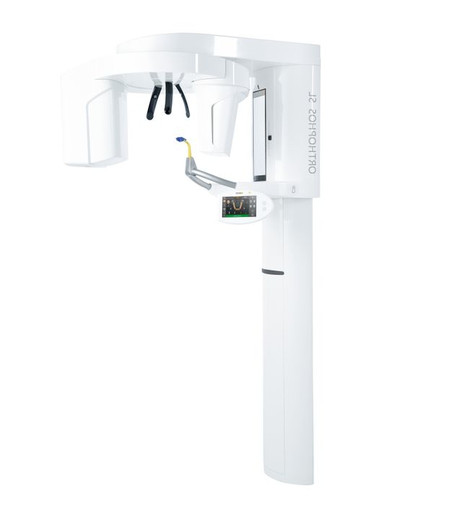

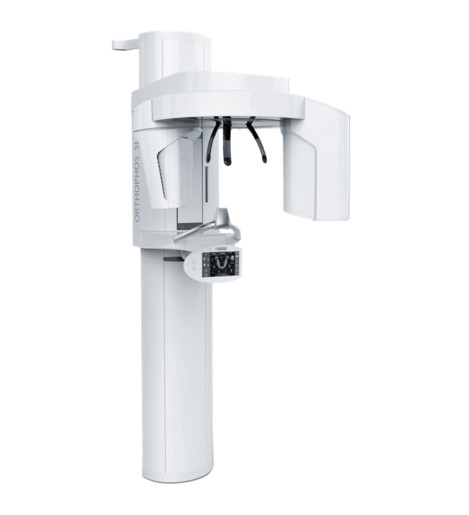

• Sirona — Galileos Comfort, Orthophos S, Orthophos SL и Orthophos XG.

Каталог включает как панорамные 2D-аппараты, так и системы с цефалометрией и трёхмерной визуализацией. Фактическая доступность модели, возможность поставки, регистрационное удостоверение и сервисная поддержка проверяются перед заказом.

Требования к кабинету

Ортопантомограф относится к рентгеновскому медицинскому оборудованию. Его размещение требует подготовки помещения с учётом действующих требований и характеристик конкретной модели.

На этапе проектирования учитываются:

• площадь и планировка кабинета;

• место установки аппарата и рабочей станции;

• параметры электропитания;

• крепление к полу или стене;

• радиационная защита;

• размещение пульта управления;

• подключение к локальной сети;

• температурный режим и вентиляция;

• возможность доставки оборудования;

• требования к монтажу и вводу в эксплуатацию.

Исходные данные для проектирования предоставляются после определения модели и окончательной комплектации.

Как выбрать ортопантомограф

При подборе оборудования необходимо учитывать:

• направления работы стоматологической клиники;

• предполагаемое количество исследований;

• необходимость цефалометрии;

• потребность в трёхмерной визуализации;

• доступные поля обзора FOV;

• размер вокселя и режимы разрешения;

• панорамные и специализированные программы;

• детские протоколы;

• тип цефалометрического датчика;

• способы позиционирования пациента;

• комплектацию рабочей станции;

• возможности программного обеспечения;

• интеграцию с DICOM, PACS и МИС;

• размеры помещения;

• регистрационное удостоверение;

• условия гарантийного и сервисного обслуживания.

Для общей стоматологической практики может быть достаточно цифрового 2D-ортопантомографа. Ортодонтическому кабинету необходимо оценить потребность в цефалостате. Для имплантологии, эндодонтии и хирургического планирования может потребоваться комбинированная система с КЛКТ.

Купить ортопантомограф

АВМЕДИКА поможет подобрать ортопантомограф с учётом профиля клиники, предполагаемой нагрузки, требований к программному обеспечению и параметров помещения.

Специалисты подготовят комплектацию, проверят регистрационные документы, помогут подобрать рабочую станцию и согласовать условия монтажа.

Цена ортопантомографа, наличие цефалостата, параметры 3D-модуля, программные лицензии и срок поставки уточняются по запросу.
