Переносной рентгеновский аппарат ECOTRON EPX‑F3200

ECOTRON EPX‑F3200 — переносной высокочастотный рентгеновский аппарат общего назначения, предназначенный для выполнения диагностических рентгенографических исследований непосредственно рядом с пациентом.

Модель применяется в палатах, отделениях реанимации и интенсивной терапии, травматологии, ортопедии, хирургии, приёмных отделениях и медицинских кабинетах. Компактный корпус и транспортировочный кейс позволяют перемещать аппарат между помещениями и использовать его там, где установка тяжёлой стационарной системы нецелесообразна.

ECOTRON EPX‑F3200 переносит источник рентгеновского излучения к пациенту, а не пациента к стационарной системе. Это особенно удобно при обследовании лежачих, послеоперационных и маломобильных больных.

Мощность 3,2 кВт

Индекс F3200 обозначает выходную мощность 3,2 кВт, а не 32 кВт. Модель занимает промежуточное положение между маломощными ручными аппаратами и тяжёлыми палатными комплексами.

Мощности EPX‑F3200 достаточно для выполнения широкого перечня стандартных рентгенографических исследований при правильном выборе напряжения, тока, времени экспозиции, расстояния до приёмника и типа детектора.

Основные характеристики генератора:

• максимальная выходная мощность — 3,2 кВт;

• рабочая частота генератора — 70 кГц;

• диапазон анодного напряжения — 40–100 кВ;

• диапазон анодного тока — 25–60 мА;

• диапазон экспозиции — 0,4–100 мАс;

• время экспозиции — приблизительно 6,7–3200 мс;

• регулировка напряжения — с шагом 1 кВ;

• количество ступеней мАс — 25.

Максимальные значения напряжения и тока не используются одновременно. Доступный ток автоматически зависит от установленного напряжения и допустимой нагрузки на рентгеновскую трубку.

Настройка анодного тока

В зависимости от установленного напряжения аппарат использует различные значения тока:

• 40–50 кВ — до 60 мА;

• 51–60 кВ — до 50 мА;

• 61–70 кВ — до 40 мА;

• 71–80 кВ — до 35–40 мА;

• 81–90 кВ — до 25–30 мА;

• 91–100 кВ — до 25–30 мА.

Такое распределение защищает трубку от перегрузки и позволяет использовать доступную мощность в пределах её тепловых характеристик.

Высокочастотный генератор

Частота генератора 70 кГц обеспечивает стабильное формирование высокого напряжения и воспроизводимость заданных параметров. По сравнению с низкочастотными системами высокочастотная технология позволяет эффективнее использовать мощность генератора и формировать более стабильный рентгеновский импульс.

Автоматическая компенсация параметров электросети помогает поддерживать установленную экспозицию при допустимых изменениях входного напряжения.

Рентгеновская трубка

В EPX‑F3200 применяется рентгеновская трубка с неподвижным анодом. Основные параметры:

• размер фокусного пятна — 2,0 мм;

• теплоёмкость анода — около 40 кHU;

• максимальное анодное напряжение — 100 кВ;

• встроенная система контроля тепловой нагрузки;

• автоматическая выдержка времени охлаждения после высоконагруженных экспозиций.

Размер фокусного пятна и мощность генератора рассчитаны на палатную и переносную рентгенографию общего назначения.

Защита от перегрева

После последовательных экспозиций с высокой нагрузкой аппарат автоматически включает период охлаждения. В зависимости от накопленной тепловой энергии продолжительность паузы может составлять от 15 до 120 секунд.

На панели управления отображается состояние готовности системы. Следующую экспозицию можно выполнить после завершения предусмотренного времени охлаждения.

Такая защита снижает риск перегрева трубки и помогает продлить срок её службы. При выборе аппарата необходимо учитывать, что EPX‑F3200 предназначен для переносной рентгенографии, а не для непрерывного высокопоточного приёма пациентов.

Управление параметрами

Аппарат оснащён мембранной панелью с цифровыми индикаторами. Оператор может устанавливать анодное напряжение и значение мАс, контролировать готовность генератора и запускать экспозицию с помощью выносной кнопки.

На панели предусмотрены:

• цифровая индикация кВ;

• цифровая индикация мАс;

• кнопки увеличения и уменьшения параметров;

• индикатор готовности;

• индикация рентгеновского излучения;

• предупреждение о необходимости охлаждения;

• сохранение пользовательских режимов.

Простой интерфейс позволяет быстро подготовить аппарат к работе без длительной настройки.

Режим APR и сохранение программ

ECOTRON EPX‑F3200 поддерживает режим сохранения параметров экспозиции. В памяти можно записать до шести пользовательских программ APR.

Для каждого режима оператор устанавливает необходимые значения кВ и мАс, после чего сохраняет их в выбранной ячейке. При последующих исследованиях сохранённую программу можно быстро вызвать с панели управления.

Функция удобна при регулярном выполнении однотипных снимков и помогает уменьшить количество ручных операций.

Коллиматор и лазерное позиционирование

Встроенный коллиматор позволяет ограничивать поле рентгеновского излучения размерами исследуемой области и приёмника изображения.

Для позиционирования предусмотрены:

• световое поле коллиматора;

• перекрёстная индикация центра;

• два встроенных лазерных указателя;

• ручная регулировка размера поля;

• таймер автоматического отключения подсветки через 30 секунд.

Лазерные указатели помогают совместить центральный луч с исследуемой областью, а световое поле — определить границы будущего снимка.

Совместимость с приёмниками изображения

EPX‑F3200 является переносным рентгеновским моноблоком. Он может использоваться совместно с разными системами регистрации изображения:

• традиционной рентгеновской плёнкой;

• CR-кассетами;

• проводными цифровыми детекторами;

• беспроводными плоскопанельными детекторами;

• цифровой рабочей станцией с программным обеспечением.

В базовом зарегистрированном комплекте цифровой детектор не указан. Для получения полноценной цифровой системы детектор, рабочая станция и программное обеспечение подбираются отдельно.

Характеристики цифрового изображения — размер рабочего поля, размер пикселя, разрешение, скорость получения снимка, DICOM и подключение к PACS — зависят от выбранной модели детектора и программного обеспечения.

При формировании цифрового комплекта могут использоваться детекторы формата:

• 35 × 43 см;

• 43 × 43 см;

• другие совместимые размеры для общей рентгенографии.

Комплектность цифровой системы необходимо отдельно фиксировать в коммерческом предложении.

Работа от электрической сети

EPX‑F3200 не является аккумуляторным рентгеновским аппаратом. Для проведения исследования моноблок подключается к однофазной электрической сети.

Параметры питания:

• напряжение — 200–240 В;

• частота — 50/60 Гц;

• количество фаз — одна;

• автоматическая компенсация допустимых колебаний напряжения.

Перед закупкой рекомендуется проверить параметры электрической сети в предполагаемом месте эксплуатации. При использовании на выезде необходимо заранее обеспечить соответствующий источник электропитания.

Размеры и масса

Компактный корпус облегчает транспортировку и установку:

• габаритные размеры — приблизительно 360 × 200 × 190 мм;

• масса моноблока — около 12 кг;

• размеры транспортной упаковки — около 520 × 400 × 330 мм;

• масса комплекта в упаковке — около 22 кг.

Для переноски предусмотрен плечевой ремень. При транспортировке аппарат размещается в защитном чемодане.

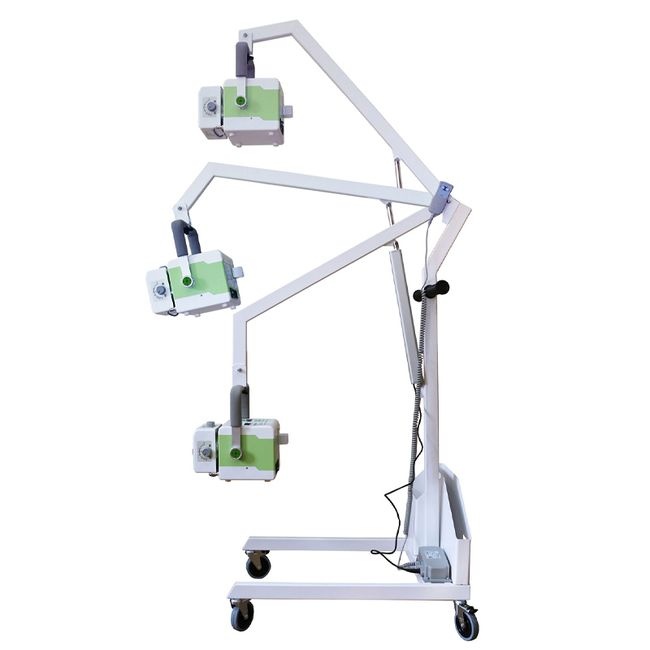

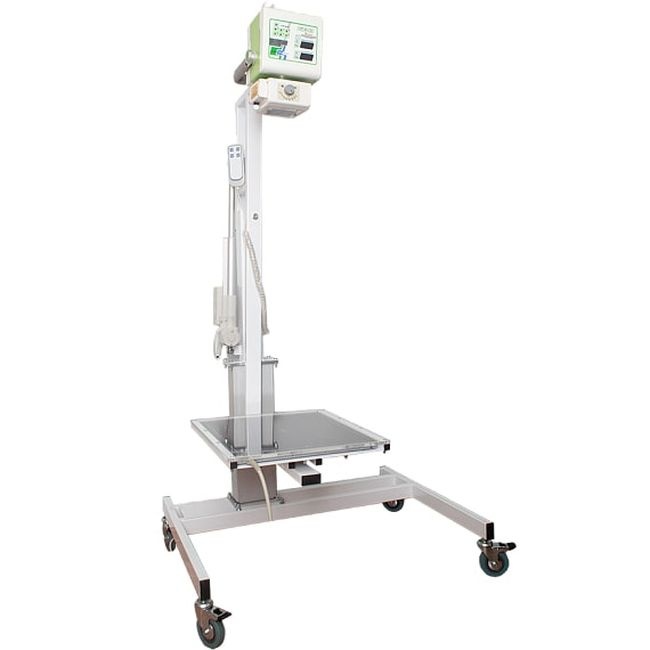

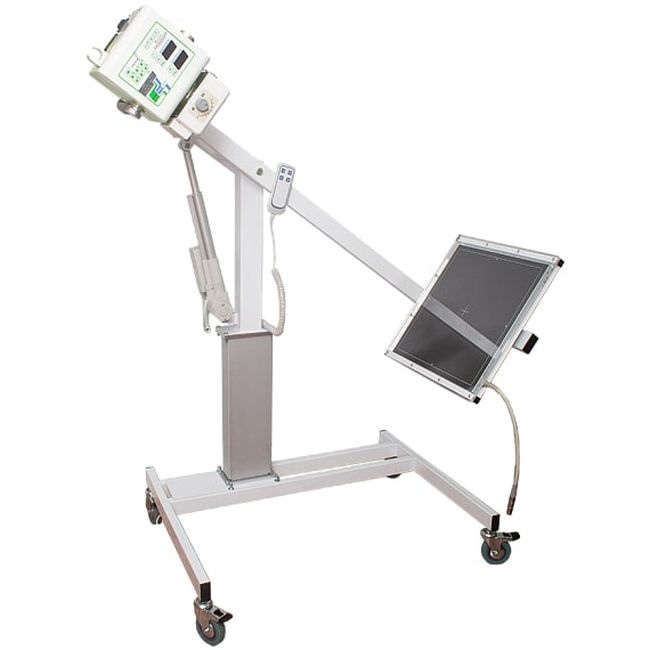

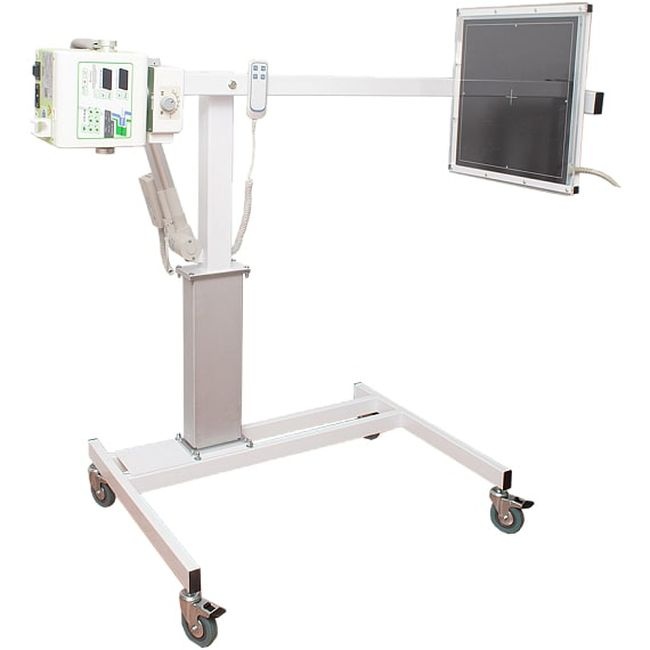

Мобильная стойка

В качестве принадлежности может поставляться мобильная стойка. Она позволяет закрепить моноблок, отрегулировать положение излучателя и выполнять исследования без удержания аппарата оператором.

Использование стойки особенно удобно:

• в палатах и отделениях реанимации;

• при регулярных исследованиях;

• при работе с цифровым детектором;

• при выполнении снимков грудной клетки;

• при необходимости точного сохранения расстояния до приёмника.

Мобильная стойка указана в российском регистрационном удостоверении как принадлежность. Её наличие в конкретной поставке необходимо уточнять отдельно.

Области применения

ECOTRON EPX‑F3200 может использоваться для получения диагностических снимков у пациентов разных возрастных групп.

Основные направления применения:

• рентгенография верхних и нижних конечностей;

• исследования кистей, запястий и стоп;

• рентгенография локтевых, плечевых и коленных суставов;

• травматология и ортопедия;

• палатные исследования маломобильных пациентов;

• послеоперационный контроль;

• исследования органов грудной клетки;

• работа в реанимационных и приёмных отделениях.

Фактический перечень исследований определяется инструкцией, используемым приёмником изображения и утверждёнными в медицинской организации методиками.

Комплектация по регистрационному удостоверению

Зарегистрированный комплект EPX‑F3200 включает:

1. Рентгеновский моноблок.

2. Сетевой кабель.

3. Кабель с кнопкой включения экспозиции.

4. Плечевой ремень.

5. Транспортировочный чемодан.

6. Паспорт аппарата.

Дополнительная принадлежность:

• мобильная стойка.

Цифровой детектор, компьютерная рабочая станция и программное обеспечение в указанную базовую комплектацию не входят.

Преимущества ECOTRON EPX‑F3200

• выходная мощность 3,2 кВт;

• высокочастотный генератор 70 кГц;

• напряжение до 100 кВ;

• ток до 60 мА;

• масса около 12 кг;

• компактный моноблочный корпус;

• работа с плёнкой, CR и DR-детекторами;

• шесть программируемых режимов APR;

• цифровая индикация параметров;

• двойной лазерный указатель;

• световое поле коллиматора;

• автоматическая компенсация электропитания;

• защита рентгеновской трубки от перегрева;

• транспортировочный чемодан;

• возможность установки на мобильную стойку;

• действующее регистрационное удостоверение.

Регистрационное удостоверение

Официальное наименование: «Аппарат рентгеновский переносной EPX, с принадлежностями. Вариант исполнения EPX‑F3200».

• производитель: ECOTRON Co., Ltd.;

• страна производства: Республика Корея;

• регистрационное удостоверение: ФСЗ 2011/10850;

• первоначальная дата регистрации: 31 октября 2011 года;

• актуальная версия записи действует с 18 ноября 2025 года;

• статус регистрационного удостоверения: действует;

• класс потенциального риска: 2б;

• актуальный код вида медицинского изделия: 173270;

• ОКПД2: 26.60.11.113.

Купить ECOTRON EPX‑F3200 в компании AVMEDICA

Компания AVMEDICA поможет подобрать комплектацию ECOTRON EPX‑F3200 для медицинского учреждения. Аппарат может быть поставлен как отдельный переносной генератор либо в составе цифрового решения с мобильной стойкой, плоскопанельным детектором и рабочей станцией.

При подготовке предложения специалисты уточнят необходимый размер детектора, тип сцинтиллятора, поддержку DICOM, интеграцию с PACS, требования к стойке и условия ввода оборудования в эксплуатацию.

Запросите актуальную цену, срок поставки и коммерческое предложение на ECOTRON EPX‑F3200.
