варианты исполнения:
- стационарная компьютерная система (пк, жк монитор 19”, принтер лазерный цветной, стол);

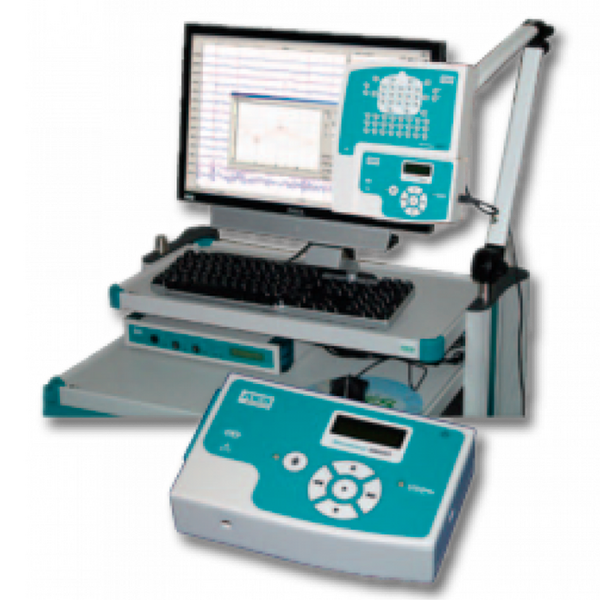

- передвижная компьютерная система (пк, жк монитор 19”, принтер лазерный цветной, приборная тележка);
- переносная компьютерная система (ноутбук с экраном 17”, принтер струйный цветной компактный, кейс для переноски).
области применения:
- запись рутинной ээг в клинических условиях;
- длительный ээг мониторинг (с видеозаписью и без);
- вызванные потенциалы (зрительные и слуховые);
- научные исследования, когнитивные вызванные потенциалы.
программная система neurotravel включает:
- прием сигнала и сохранение записей в базе данных;
- визуализацию сигнала и удобную навигацию по ээг;
- широкий спектр современных методов обработки ээг (спектральный анализ, спектральное и амплитудное картирование, кросс-спектральный анализ и оценка когерентности, амплитудные и спектральные тренды);
- блок «видео-ээг» (видео-аудио запись синхронно с ээг);
- блок расчета и анализа вызванных потенциалов.
опции
- шахматный паттерн. к системе может подключаться отдельный дисплей для предъявления визуальных стимулов при исследовании когнитивных вызванных потенциалов.
- печать ээг в реальном времени. любой вариант электроэнцефалографа neurotravel может комплектоваться термопринтером для печати ээг на бумажной ленте непосредственно во время исследования.
- регистрация экг, spo2, дыхания. прибор может комплектоваться отдельными электродами и датчиками для регистрации экг, spo2, дыхания и др.
сетевой вариант
несколько систем neurotravel и отдельных пк для просмотра и анализа данных могут соединяться по локальной сети. системы разделяют единое хранилище записей о пациентах и исследованиях. neurotravel позволяет регистрировать данные в одном кабинете и тут же просматривать их в другом месте. это особенно полезно при обучении студентов или врачей на курсах повышения квалификации.
регистрация ээг
при регистрации могут использоваться различные монтажи. число выходных каналов – до 64. в монтаж могут включаться полиграфические каналы. монтаж можно переключать в любой момент. врач может оперативно управлять параметрами записи: фильтрами, скоростью развертки, чувствительностью. в режиме разделения экрана в одной половине можно наблюдать процесс регистрации, в другой – просматривать уже записанную ээг.
программа позволяет выполнять разные функциональные пробы (фотофоностимуляцию, гипервентиляцию, открывание глаз и др.). пробы и другие события отмечаются на ээг маркерами. стимуляторы работают в ручном или автоматическом режиме.
в реальном времени производится спектральный анализ ээг и топографическое картирование спектров.
хранение данных пациентов и исследований
данные о пациентах и записи исследований сохраняются в базе данных. она может хранить тысячи записей и обладает развитыми возможностями структуризации и поиска. ээг могут архивироваться на внешние носители (cd/dvd/flash-карты). предусмотрен экспорт данных исследований в различных форматы (edf, edf+ и др.).
просмотр ээг
пользователь может:
- выбирать различные монтажи,
- управлять параметрами показа: фильтрами, разверткой,
- измерять амплитуду и частоту ээг,
- увеличивать любую часть сигнала,
- сравнивать исследования (многооконность).
имеются удобные средства навигации:
- поиск событий, отмеченных маркером (после выбора события из списка программа переходит к указанному участку сигнала).
- специальный элемент «навигатор» представляет всю ээг в сжатом виде с рисками, отмечающими события; переход к нужному участку осуществляется нажатием мыши.
- опциональная панель представляет амплитуды ээг по каждому каналу. амплитуды можно также показать в виде 2 или 3-мерных карт.
спектральный анализ и картирование
производится частотный анализ записанного сигнала по видимой ээг или на участках, указанных пользователем. рассчитанные спектры показываются рядом с каналами ээг. любой график может быть увеличен и показан в отдельном окне.
данные спектрального анализа могут показываться в виде топографических 2 или 3-мерных карт. число карт и соответствующие им частотные диапазоны определяются пользователем. заданные диапазоны хранятся в базе данных.
когерентность
кросс-спектральный анализ, в том числе оценка когерентности. возможность применения двумерной авторегрессионной спектральной оценки наряду с классической, управление параметрами оценок.
видео ээг
цифровая система для записи и анализа ээг синхронно со звуковым видеофильмом поведения пациента. запись при слабом освещении (цветной фильм) или в полной темноте (ч/б фильм). видеокамера высокого разрешения с переменным фокусным расстоянием. позиционирование на любой момент записи, просмотр фрагментов фильма при синхронизации с сигналом. редактирование ээг и фильма без потери синхронности. возможна архивация полной записи (ээг + фильм) на внешний носитель для последующего просмотра и анализа на другом компьютере.
вызванные потенциалы
стимулы могут предъявляться синхронно с записью ээг. для этого используются фото-, фоностимулятор, стимулятор шахматный паттерн и др. программа обеспечивает регистрацию и анализ длинно- и коротколатентных вп (baep, p300, erp, визуальных, соматосенсорных и др.). в исследовании вп одновременно участвуют от 1 до 32 каналов, задаваемых пользователем. результаты расчета могут корректироваться. данные вп могут быть представлены в виде топографических карт.
тренды спектров мощности
эти способы представления ээг (т.н. peeg и aeeg) дают возможность анализировать изменения в ээг, происходящие за долгий период времени (время на экране – от нескольких минут до нескольких часов) и применяются прежде всего при длительном мониторинге ээг, интраоперационном мониторинге ээг и анализе ээг новорожденных. в отличие от других систем с peeg и aeeg, система neurotravel предоставляет исключительные возможности управления параметрами трендов. это позволяет устанавливать конфигурацию трендов в соответствии с областью их применения.
заключение и печать ээг и результатов анализа
после анализа данных врач может ввести текст заключения, который сохраняется в базе данных. можно использовать внешний редактор, например ms word. в этом случае применяются шаблоны, поставляемые с программой или задаваемые пользователем. основные данные пациента и исследования вставляются в документ автоматически.
локализация источников патологической активности
программа brain loc предназначена для трехмерной локализации источников патологической активности при эпилепсии, травмах, инсультах, опухолях, а также локализации источников вызванных потенциалов, волновых паттернов, генераторов ритмической активности. визуализация результатов локализации производится на трех ортогональных проекциях головы, схематичных послойных изображениях структур головного мозга, томографических срезах головного мозга с возможностью просмотра результатов анализа нескольких записей в многооконном режиме.
